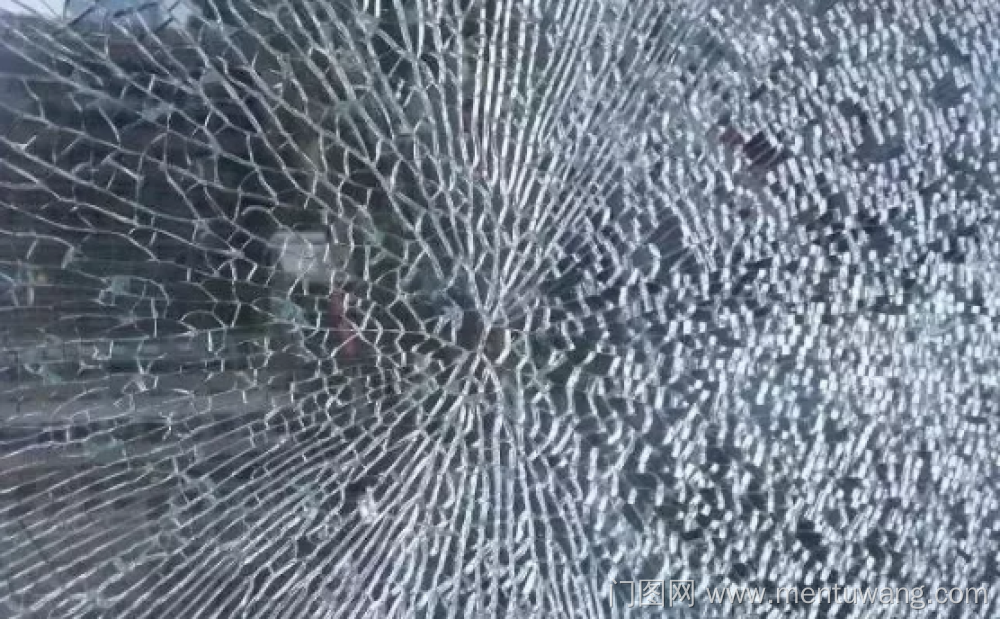

自爆按起因不同可分为两种：

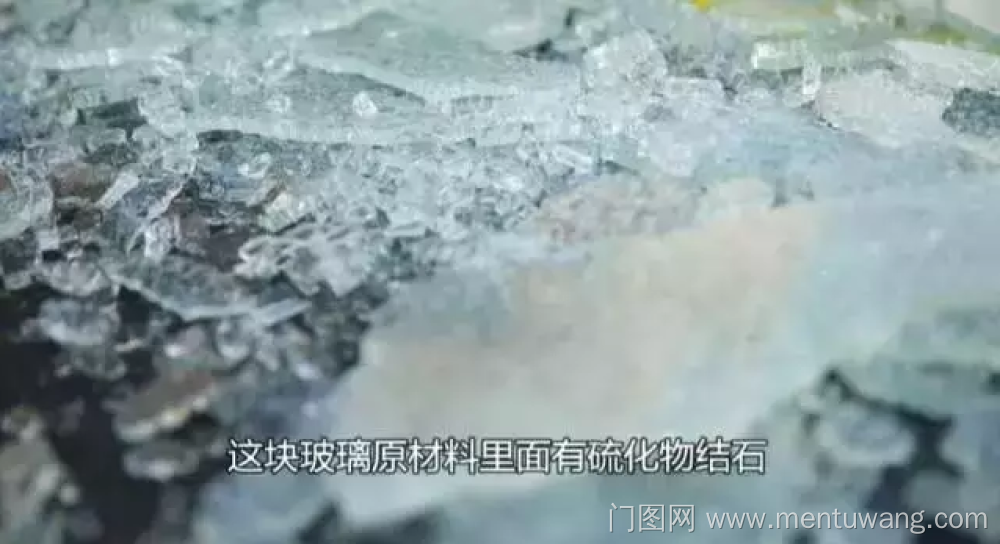

一是：由玻璃中可见缺陷引起的自爆，例如结石、砂粒、气泡、夹杂物、缺口、划伤、爆边等；

二是：由玻璃中硫化镍（NIS）杂质和异质相颗粒引起钢化玻璃自爆。BALLANTYNE于1961年首次提出钢化玻璃自爆的硫化镍机制。BORDEAUX和KASPERR通过对250例自爆的研究，发现引起自爆的硫化镍直径在0.04~0.65mm之间，平均粒径为0.2mm。新发现异质相颗粒引起钢化玻璃自爆。

这是两种不同类型的自爆，应明确分类，区别对待，采用不同方法来应对和处理。前者一般目视可见，检测相对容易，故生产中可控。后者则主要由玻璃中微小的硫化镍颗粒体积膨胀引发，无法目测检验，故不可控。在实际运作和处理上，前者一般可以在安装前剔除，后者因无法检验而继续存在，成为使用中的钢化玻璃自爆的主要因素。

硫化镍自爆后更换难度大，处理费用高，同时会伴随较大的质量投诉及经济损失，造成业主的不满甚至更为严重的其他后果。所以，硫化镍引发的自爆是我们讨论的重点。

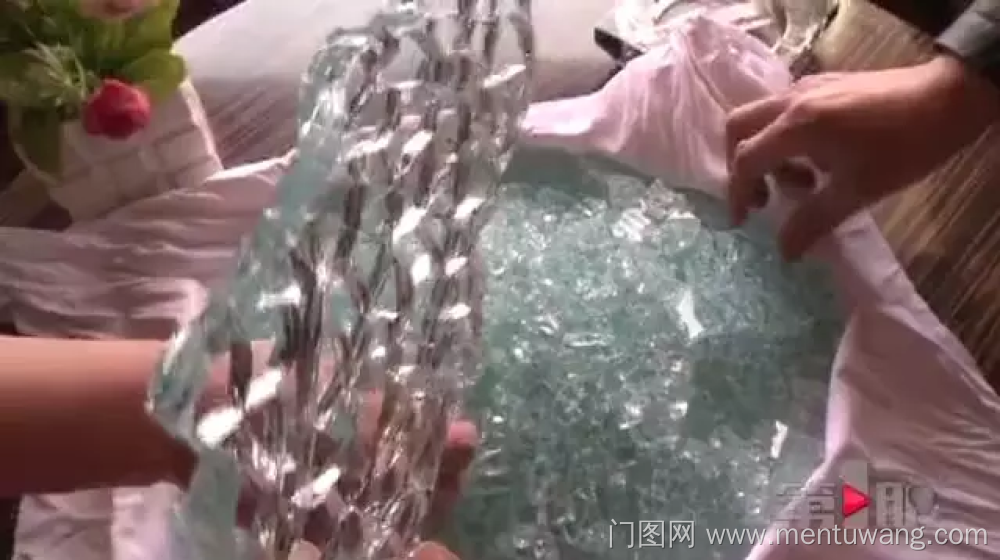

玻璃经钢化炉钢化处理后，表面层形成压应力。内部板芯层呈张应力，压应力和张应力共同构成一个平衡体。玻璃本身是一种脆性材料，耐压但不耐拉，所以玻璃的大部分破碎是张应力引发的。

1. 1、钢化玻璃属于法规确认的安全玻璃，广泛应用于对机械强度和安全性要求较高的场所，如玻璃门、建筑幕墙、立面窗、室内隔断、家具、靠近热源和受冷热冲击较剧烈位置的隔断。钢化玻璃的特性决定了自爆是无法避免的，而且无法预估自爆的时间和条件，因此，为了防止因钢化玻璃自爆带来的危害，在玻璃加工及安装过程中往往会采取一些措施或方法，来减少钢化玻璃自爆带来的损失。

2. 2、热浸处理（均质处理）：

3.        将已钢化的玻璃放在热浸炉内进行加热、保温和降温处理，使钢化玻璃内的硫化镍达到稳定状态，使玻璃内部的应力去游平衡，以达到降低自爆率的目的。优点：自爆率大大降低，费用低，不改变玻璃规格和版面。不足之处：不能完全排除自爆，而且应力会相应降低。

4. 3、夹胶玻璃：

5.        在玻璃之间夹上PVB中间膜，经高温高压加工制成。PVB膜的韧性非常好，夹胶玻璃在外力作用碎裂时，能吸收大量的冲击能量并使之迅速衰减，所以夹胶玻璃很难击穿，保持极好的完整性。这使采用了夹胶玻璃的建筑物在受到爆炸、风灾、地震等情况时，即使玻璃碎裂，仍能保持在门窗框架内，保护建筑内外的人员不受飞溅的玻璃碎片的危害，风雨及其他外来物也难以对室内造成破坏。不足之处是：

          1）玻璃重量厚度增加建筑物承重和荷载；

          2）火灾发生时不利于逃生和救援；

          3）增加建筑造价。　

6. 4、贴膜玻璃：

7.        在玻璃上贴高性能聚酯薄膜。聚酯薄膜俗称安全防爆膜，玻璃因各种原因碎裂时，可以粘住玻璃碎片防止飞溅，保护建筑内外的人员不受飞溅的玻璃碎片的危害，风雨及其他外来物也难以对室内造成破坏。安全防爆膜可以和有机胶一起与框边系统相连，组成一个玻璃薄膜保护系统防止坠落。优点：加工方便，不改变玻璃规格和版面。不足之处：增加建筑造价。

8. 5、围护设计：

9. 　       在人流密集处设置护栏等防止玻璃碎裂造成的损失。

10. 6、超白钢化玻璃：

11.        热稳定性好、高强度、自爆率低（趋近于0），使用安全、透光率高，通透性好、高端、技术含量高、应用范围广。
